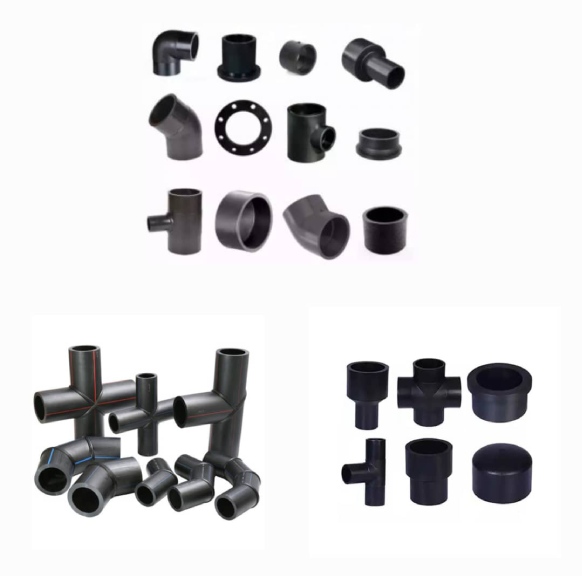

اتصالات پلی اتیلن چیست؟
اتصال لوله پلی اتیلن قطعاتی هستند که برای اتصال، انشعاب و تغییر جهت لوله های پلی اتیلن در سیستم های مختلف مانند آبرسانی، فاضلابی، کشاورزی و گازرسانی استفاده می شوند. این اتصالات می توانند به روش های مختلفی مانند جوشکاری (گرمایی یا الکتروفیوژن)، پیچی (رزوه ای)، سریع یا فلنج دار ساخته شوند.
برای انتخاب نوع اتصال فاکتورهای مختلفی از قبیل فشار کاری، شرایط محیطی و نحوه لوله کشی و شرایط پروژه توجه می شود. به عنوان مثال، اتصالات جوشی به دلیل مقاومت بالا در برابر فشار و آب بندی کامل، معمولا در سیستم های حساس استفاده می شوند. اما، اتصالات پیچی و سریع نیز برای نصب سریع و آسان در پروژه های غیر حساس و موقتی مناسب هستند.
انواع اتصالات پلی اتیلن
همان طور که اشاره شد، برای انتخاب نوع اتصال پلی اتیلن، باید به شرایط پروژه و میزان فشار احتمالی وارده به لوله ها مد نظر قرار گرفته شود. بر همین اساس تنوع زیادی در این اتصالات، ساختار، نحوه اتصال آنها به لوله ها و ساخت آنها وجود دارد. در یک دسته بندی کلی می توان انواع اتصالات لوله پلی اتیلن را در گروه های زیر قرار داد:
اتصالات پلی اتیلن جوشی
اتصالات پلی اتیلن جوشی از مقاوم ترین انواع اتصالات در سیستم های لوله‌کشی پلی اتیلن هستند که با استفاده از جوشکاری به یکدیگر متصل می شوند. برای سیستم های لوله کشی که نیاز به آب بندی کامل و مقاومت بالا در برابر فشار و شرایط محیطی سخت دارد، از این نوع اتصال استفاده می شود.
اتصالات پلی اتیلن جوشی به چند نوع مختلف تقسیم می شوند که عبارتند از اتصالات دست ساز (مایتری)، اتصالات برنچی، اتصالات تزریقی و اتصالات الکتروفیوژن. این اتصالات از نظر نحوه ساخت، ساختار و روش اجرا کاملا با هم تفاوت دارند.

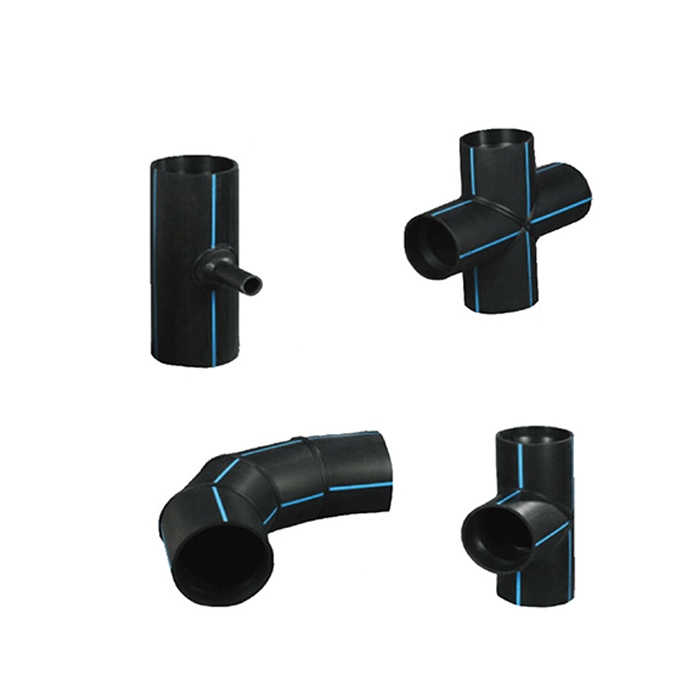

اتصالات پلی اتیلن دست ساز (سفارشی)
اتصالات پلی اتیلن دست ساز (سفارشی) به نوعی از اتصالات گفته می شود که در آن، لوله ها به وسیله جوش گرمایی در محل نصب به هم متصل می شوند. این نوع اتصالات به صورت دستی و توسط جوشکاران ماهر ابتدا به صورت فارسی بر برش داده شده و با حرارت به لوله مورد نظر جوش داده می شود. این نوع از اتصالات برای لوله کشی شبکه های آبرسانی، فاضلاب، گازرسانی و آبیاری و کشاورزی کاربرد دارند.
در فرآیند جوشکاری مایتری، ابتدا دو قطعه لوله یا اتصال به وسیله دستگاه های مخصوص جوشکاری گرمایی در کنار یکدیگر قرار می گیرند. سپس با استفاده از حرارت بالا، سطح لوله ها نرم شده و اتصال محکم و یکپارچه ای بین آنها ایجاد می‌شود. در این فرآیند، دمای جوش در حدود ۲۰۰ تا ۲۵۰ درجه سانتی گراد است و باعث می شود پلی اتیلن نرم و ذوب شود و پس از سرد شدن، اتصال بسیار محکم و مقاوم شکل می گیرد.
مزایا و معایب اتصالات پلی اتیلن دست ساز
- مقاوم در برابر فشار و خوردگی
- ایجاد اتصال محکم و یکپارچه
- قابل استفاده در شرایط مختلف و پروژه های حساس
- نیاز به تخصص و تجربه بالای جوشکار
- زمان بر بودن فرآیند نسبت به سایر انواع اتصالات
اتصالات برنچی
اتصالات برنچی از نوع اتصالات پلی اتیلن جوشی هستند که برای ایجاد انشعاب از لوله های اصلی استفاده می شوند. این اتصالات در لوله کشی برای آبرسانی، فاضلاب، گازرسانی و سایر پروژه های صنعتی کاربرد دارند. در فرآیند جوشکاری این اتصالات، از تکنیک جوش زینی (کمربند جوشی) با دستگاه های مخصوص و کاملا متفاوت با جوش لب به لب استفاده می شود.
نحوه اتصال این گروه از اتصالات به صورت زیر است:
- لوله اصلی و انشعاب باید به اندازه های دقیق بریده شوند و سپس سطح آنها تمیز می شود.
- لوله اصلی و انشعاب در دستگاه جوش زینی قرار می گیرند. دستگاه دارای دو گرمک برای لوله اصلی و انشعاب است. هر دو گرمکن دارای سطوح مقعر و محدب هستند که به طور همزمان گرمای لازم را به لوله ها منتقل می کنند.
- پس از گرم شدن لوله ها با دمای مناسب، اتصال آنها با فشار در یکدیگر قرار می گیرند و فرآیند جوشکاری آغاز می شود.
- پس از جوشکاری، اتصال به مدت معینی برای سرد شدن و تکمیل فرآیند جوش نیاز دارد تا اتصال کاملا محکم شود.
مزایا و معایب اتصالات پلی اتیلن برنچی
- ایجاد انشعاب های دقیق و پایدار
- قابلیت استفاده در فشارهای بالا
- مقاومت بالا در برابر خوردگی
- نیاز به تجهیزات تخصصی جوشکاری
- زمان بر بودن نصب اتصالات

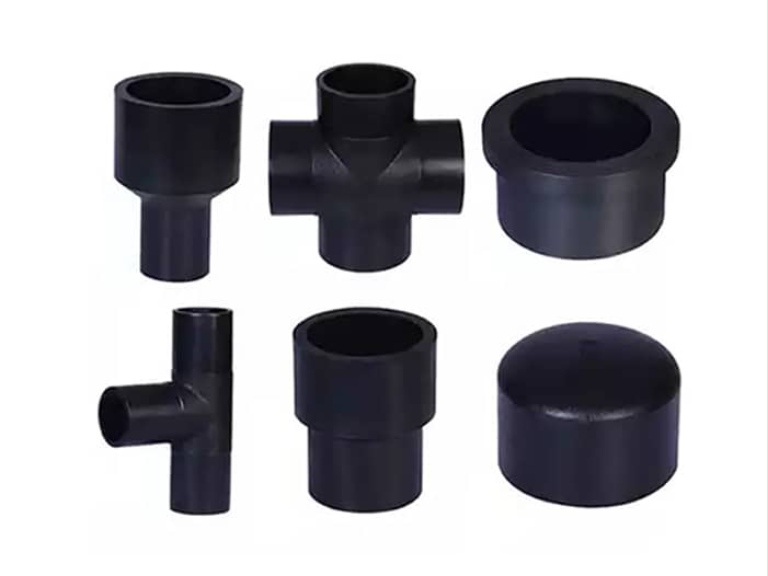

اتصال پلی اتیلن تزریقی
یکی دیگر از انواع اتصال لوله پلی اتیلن، اتصالات تزریقی هستند که از طریق قالب گیری تزریقی و استفاده از مواد پلی اتیلن مرغوب HDPE100 تولید می شوند. این اتصالات در اندازه های مختلف از 63 تا 1200 میلیمتر و فشارهای کاری 6 تا 20 بار عرضه شده و برای پروژه های بزرگ و پرحجم مانند آبرسانی و گازرسانی مناسب هستند. اتصال پلی اتیلن تزریقی با استفاده از روش جوش لب به لب به لوله ها متصل می شود.
مزایا و معایب اتصال پلی اتیلن تزریقی
- اتصالی بسیار مقاوم در برابر فشار و تنش های حرارتی
- ایجاد جوش یکنواخت و بی نقص
- مناسب برای سیستم های حساس و پر فشار
- نیاز به ماشین آلات خاص و هزینه تولید بالاتر
- محدودیت در سایز اتصالات
- اتصالات پلی اتیلن الکتروفیوژن
اتصالات الکتروفیوژن
اتصالات الکتروفیوژن، یکی از پیشرفته ترین انواع اتصالات جوشی هستند که در آن از جوش الکتریکی برای اتصال لوله ها به یکدیگر استفاده می شود. این نوع اتصالات دارای مقاومت بسیار بالا در برابر فشار بوده و در لوله کشی سیستم هایی که نیاز به دقت بالا در نصب و دوام طولانی دارند، به کار می روند. در این فرآیند، اتصالات به وسیله دستگاه الکتروفیوژن و از طریق حرارت تولید شده توسط جریان الکتریکی جوش می خورند.
مزایا و معایب اتصالات الکتروفیوژن
- مقاومت بسیار بالا در برابر فشار و خوردگی
- نصب آسان و سریع
- آب بندی کامل و بدون نیاز به نگهداری زیاد
- نیاز به دستگاه الکتروفیوژن خاص برای نصب
- هزینه بالاتر نسبت به سایر اتصالات
انواع اتصالات پلی اتیلن جوشی کاروگیت سازان
- کمربند انشعاب
- مغزی دنده ای
- فلنج
- فلنج پایه بلند
- تبدیل
- سه راه مساوی 90 درجه
- سه راه تبدیل
- زانو 90 درجه
- گپ
- زانو 45 درجه
- شیر دسته پلیمری
- شیر دسته گازی
- شیر پروانه

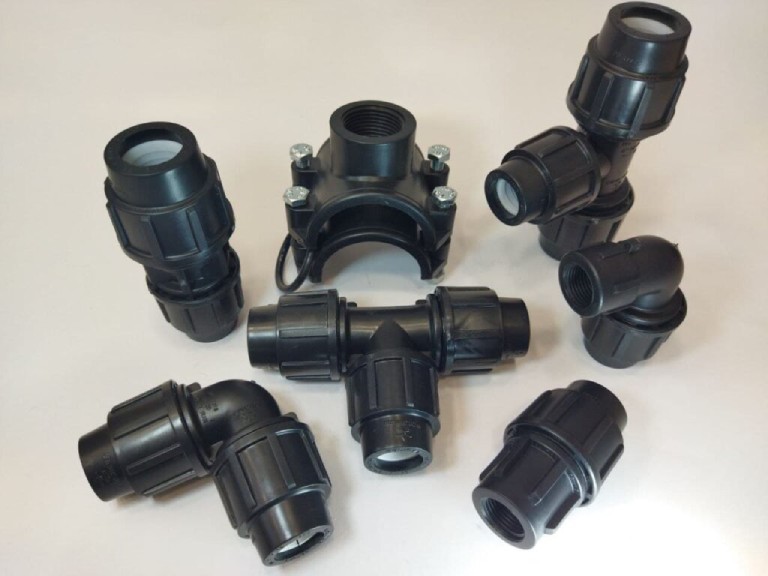

اتصالات پلی اتیلن پیچی
اتصالات پیچی به وسیله رزوه های داخلی و خارجی به هم متصل می شوند و به راحتی با پیچاندن مهره ها می توان دو لوله را به هم متصل کرد. اتصالات پیچی به دلیل نصب آسان و سریع و عدم نیاز به جوشکاری پیچیده، گزینه مناسبی برای پروژه هایی که نیاز به تغییرات مکرر دارند هستند. از این اتصالات برای اتصال لوله های پلی اتیلن در شبکه های آبرسانی، فاضلاب، آبیاری کشاورزی و گازرسانی استفاده می شود.
اتصالات لوله پلی اتیلن پیچی دارای سه زیرمجموعه است که هر یک کاربرد و ویژگی های خاصی هستند و عبارتند از:

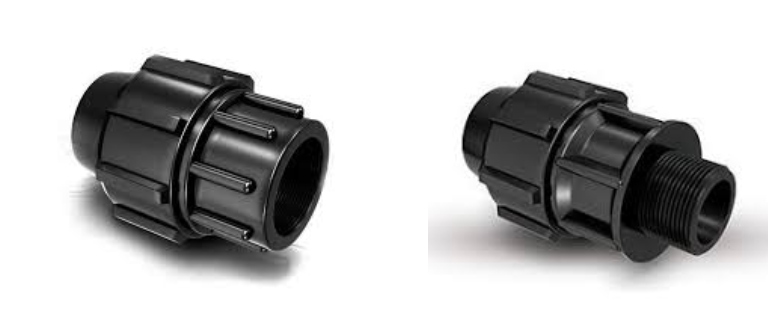

اتصالات پیچی (رزوه ای)
با استفاده از قالب گیری دقیق و تزریق تولید شده و در طی فرآیند ساخت، بر روی اجزای اتصال رزوه هایی ایجاد می شوند. این گروه از اتصالات از اجزای مختلفی شامل اسپلیت، بوشینگ، اورینگ، بدنه و سرپیچ ساخته می شوند. اسپلیت از پلی استال بوده و از بیرون زدن لوله در فشارهای بالا جلوگیری می کند. بوشینگ از پلی اتیلن ساخته می شود و فشاری به اورینگ وارد می کند تا آب بندی موثری ایجاد کند.
اورینگ از لاستیک است و وظیفه آب بندی اتصال را بر عهده دارد. بدنه و سرپیچ از پلی پروپیلن ساخته می شوند و مقاومت بالایی در برابر ضربه، تغییرات شیمیایی و اشعه خورشید دارند.
مزایا و معایب اتصالات پلی اتیلن پیچی
- نصب سریع و آسان
- قابلیت جداسازی و نصب مجدد
- عدم نیاز به تجهیزات پیچیده
- مقاوم در برابر فشارهای معمول
- مناسب برای سیستم های موقتی یا تغییرپذیر
- محدودیت در تحمل فشارهای بسیار بالا
- امکان نشتی در صورت نصب نادرست
- حساسیت رزوه ها به ضربه و فشارهای مکانیکی
- نیاز به نگهداری و بررسی دوره ای
اتصالات پلی اتیلن فلنجی
اتصالات فلنجی پلی اتیلن برای وصل کردن لوله های پلی اتیلن به یکدیگر یا به لوله های فلزی و تجهیزات مختلف مانند شیرآلات به کار می روند. در تولید فلنج های پلی اتیلن، فرآیند تزریق پلاستیک انجام شده و سپس تراشکاری دقیق با استفاده از دستگاه های CNC برای دستیابی به دقت بالا صورت می گیرد. برای تضمین آب بندی موثر، در پشت فلنج ها از رینگ های فولادی و واشرهای مخصوص Gasket استفاده می شود که فشار یکنواختی بر سطح اتصال ایجاد کرده و از نشتی جلوگیری می کنند.
اتصالات فلنجی برای کاربردهایی که نیاز به باز و بسته شدن سریع لوله ها برای تعمیرات یا بازبینی دارند، بسیار مناسب هستند و در پروژه های آبرسانی، فاضلاب و گازرسانی کاربرد فراوانی دارند.
انواع اتصالات پیچی کاروگیت سازان
- اتصال ماده
- رابط مساوی
- زانو مساوی
- رابط تبدیل
- اتصال نر
- سه راه ماده
- زانو ماده
- سه راه مساوی
- سه راه نر
- اتصال فلنج دار
- درپوش انتهایی
- اورینگ
اتصالات پلی اتیلن گازی
اتصالات پلی اتیلن گازی از پلی اتیلن با چگالی بالا HDPE ساخته شده و برای اتصال لوله ها در گازرسانی به کار می روند. این اتصالات با روش جوش الکتروفیوژن متصل می شوند و در آن سیم‌پیچ های مسی داخلی با جریان الکتریکی ذوب شده و پیوندی محکم ایجاد می کنند. این روش دقت بالا و کاهش خطا را به همراه دارد.
اتصالات گازی پلی اتیلن در سایزهای مختلف از 25 تا 225 میلی متر و فشارهای کاری متنوع تولید می شوند. آنها در برابر خوردگی، مواد شیمیایی و ترک های ناشی از تنش های محیطی مقاوم هستند و در مناطق زلزله خیز عملکرد خوبی دارند. علاوه براین، نصب سریع و آسانی داشته و احتمال نشتی گاز از آنها در حد بسیار پایینی قرار دارد.
از پرکاربردترین انواع اتصال پلی اتیلن گازی می توان به موارد زیر اشاره کرد:
- کپ با بوشن الکتروفیوژن
- بوشن
- زانو 45 درجه
- زانو 90 درجه
- تبدیل
- سه راه مساوی
- سه راه نامساوی
- زین
- شیر توپی
- اسپیندل با غلافی پلی اتیلن
اتصالات پلی اتیلن فاضلابی
اتصالات پلی اتیلن فاضلابی در لوله کشی فاضلاب به منظور تغییر زاویه و قطر لوله و اتصال لوله ها به یکدیگر استفاده می شوند. این اتصالات در سایزهای ۵۰ تا ۱۶۰ میلیمتر و با فشار کاری ۴ اتمسفر تولید شده و با استفاده از جوش بات فیوژن یا جوش سر به سر به یکدیگر متصل می شوند.
از پرکاربردترین انواع اتصال پلی اتیلن فاضلابی می توان به موارد زیر اشاره کرد:
- اتصالات سه راهی
- اتصالات زانویی
- اتصالات سه راهی تبدیل
- اتصالات موفه
- اتصالات بوشن
- اتصالات تبدیل دو سر مهره
- اتصالات فلنج
- اتصالات سیفون
- دریچه بازدید
- درپوش تست
اتصالات پلی اتیلن آبرسانی
در سیستم های آبرسانی لوله های پلی اتیلن با اتصالات مختلف تغییر جهت می دهند تا آب در مسیر مورد نظر حرکت کند. در این مسیر برخی از لوله ها به چند انشعاب تبدیل می شوند. در طول مسیر عبور آب اتصالات مختلفی برای ارتباط لوله های پلی اتیلن به یکدیگر استفاده می شوند که همگی از مواد پلی اتیلن تولید شده و در برابر خوردگی و شرایط محیطی مقاوم هستند. پرکاربردترین اتصالات پلی اتیلن آبرسانی که شامل اتصالات پیچی و جوشی هستند عبارتند از:
- اتصالات پیچی نر و ماده
- اتصالات مساوی
- اتصالات تبدیلی
- رابط تبدیلی
- درپوش انتهایی
- اتصال فلنج دار
- کمربند پلی اتیلن
- زانو ماده
- سه راه ماده
- زانو نر
- سه راه نر
اتصالات پلی اتیلن کشاورزی
یکی از اصلی ترین موارد کاربرد لوله های پلی اتیلن در آبرسانی مزارع کشاورزی است که با اتصالات کوناگونی به هم متصل می شوند. تمام اتصالات پلی اتیلن مورد استفاده برای سیستم های کشاورزی و آبیاری، از متریال باکیفیت و چگالی بالا HDPE تولید شده و در برابر خوردگی، تابش نور خورشید و شرایط محیطی از مقاومت بالایی برخوردار هستند.
اتصالات پلی اتیلن آبیاری عبارتند از:
- اتصالات سه راهی
- اتصالات زانویی
- اتصالات تبدیل
- اتصالات بوشن
- اتصالات موفه
- اتصالات فلنج
- اتصالات سیفون
- اتصالات دریچه بازدید
- اتصالات درپوش تست
اتصالات پلی اتیلن قطره ای
اتصالات پلی اتیلن قطره ای از اجزای مهم سیستم های آبیاری تحت فشار در کشاورزی هستند که برای آب بندی، تنظیم جریان آب، تغییر مسیر و تغییر سایز لوله ها استفاده می شوند. این اتصالات از پلی اتیلن با کیفیت بالا ساخته می شوند و در روش های آبیاری قطره ای به‌کار می روند تا آب به صورت تدریجی و به میزان کم در اطراف گیاهان تخلیه می شود. اتصال پلی اتیلن آبیاری قطره ای به دلیل نصب آسان و کارایی بالا در کاهش مصرف آب، در کشاورزی مدرن و سیستم های آبیاری تحت فشار کاربرد گسترده ای دارند.
از پرکاربردترین انواع اتصالات پلی اتیلن آبیاری قطره ای می توان به موارد زیر اشاره کرد:
- تبدیل
- لوله زانو
- سه راهی
- دریپر (قطره چکان)
- بست
- بست کور و بست انتهایی
عوامل موثر در قیمت اتصالات پلی اتیلن
- استفاده از پلی اتیلن با کیفیت بالا یا مواد پلیمری خاص می تواند تاثیر زیادی بر قیمت اتصالات داشته باشد. برخی از اتصالات ارزان قیمت موجود در بازار از مواد اولیه بی کیفیت تهیه شده و طول عمر و کارایی پایینی دارند.
- نوع اتصال: اتصالات پیچی معمولا به دلیل ساختار ساده ای که دارند، ارزان تر از اتصالات جوشی هستند.
- سایز و فشار کاری: هر اندازه سایز و فشار کاری اتصالات بیشتر باشد، به همان نسبت قیمت اتصال لوله پلی اتیلن افزایش پیدا می کند.
- نرخ ارز: با توجه به اینکه برخی از مواد اولیه این اتصالات وارداتی هستند، لذا قیمت آنها تحت تاثیر نوسان نرخ ارز قرار می گیرد.
- تعداد واسطه های فروش: با خرید از تولیدکننده و کارخانه اتصالات پلی اتیلن می توان با حذف واسطه ها قیمت محصول را کاهش داد. با افزایش تعداد واسطه های فروش قیمت اتصالات افزایش پیدا می کند.
- هزینه حمل و نقل: علاوه بر موارد فوق، هزینه های حمل و نقل نیز می توانند قیمت محصول را تحت تاثیر قرار دهند.
خرید اتصالات پلی اتیلن
برای خرید اتصالات پلی اتیلن آبرسانی، گازی، کشاورزی، آبیاری و فاضلابی می توانید محصولات کاروگیت سازان را انتخاب کنید. این مجموعه به صورت تخصصی در زمینه طراحی و ساخت و تولید اتصال لوله پلی اتیلن فعالیت داشته و محصولاتی با کیفیت تضمین شده را عرضه می کند.
به دلیل تنوع زیاد در انواع اتصالات و کاربردهای متفاوت هر یک، قبل از خرید اتصال پلی اتیلن می توانید با کارشناسان فروش کاروگیت سازان تماس بگیرید و از مشاوره رایگان استفاده کنید.
